Виды источников света Мах


Далее мы рассмотрим основные источники света, применяемые в среде Мах, и сначала следует остановиться на их классификации:

  • Omni (Всенаправленный) - источник света, располагающийся в точке и излучающий во всех направлениях трехмерного пространства сцены. Такой осветитель еще называют точечным. В видовых окнах осветитель отрисовывается как объект, по виду напоминающий восьмигранник (рис. 6.02 а).


    РИСУНОК 6.02 а. Отображение осветителя Omni (Всенаправленного)

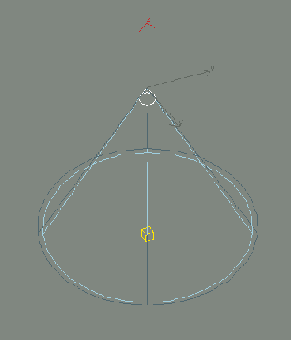

  • Target Spot (Нацеленный Прожектор) - источник света, состоящий из собственно излучателя и Target (Точки Цели), задающей направление лучей. Такой осветитель можно представить в виде конуса или пирамиды с вершиной в точке излучения. В видовых окнах осветитель отрисовывается как желтая восьмигранная пирамидка (излучатель), соединенная голубой линией (осью луча зрения) с желтым кубиком (точкой цели) (рис. 6.02 b).


    РИСУНОК 6.02 b. Отображение осветителя Target Spot (Нацеленного Прожектора)

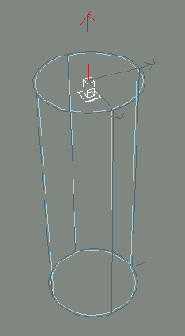

  • Target Direct (Нацеленный Прямой) - аналогичный предыдущему источник света, излучаемый не точкой, а плоскостью. Такой осветитель можно представить в виде параллелепипеда или цилиндра, и в видовых окнах он отрисовывается как желтая четырехгранная стрелка (излучатель), соединенная голубой линией (осью луча зрения) с желтым кубиком (точкой цели) (рис. 6.02 с).


    РИСУНОК 6.02 с. Отображение осветителя Target Direct (Нацеленного Прямого)

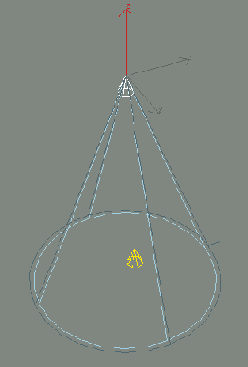

  • Free Spot (Свободный Прожектор) - источник света, идентичный нацеленному прожектору, но без точки цели. Направление светового луча изменяется вращением осветителя. В видовых окнах осветитель отрисовывается как желтая восьмигранная пирамидка (рис. 6.02 d).


    РИСУНОК 6.02 d. Отображение осветителя Free Spot (Свободного Прожектора)

  • Free Direct (Свободный Прямой) - аналогичный предыдущему источник света, излучающий не из точки, а из плоскости (также как Target Direct (Нацеленный Прямой)). В видовых окнах такой источник света отрисовывается как желтая восьмигранная стрелка (рис. 6.02 е).




    РИСУНОК 6.02 е. Отображение осветителя Free Direct (Свободного Прямого)

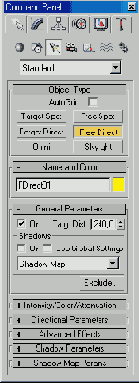

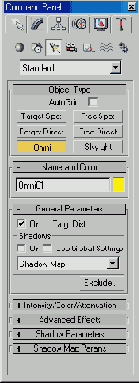

    Для создания источника света необходимо перейти в панель Create (Создать) и раскрыть кнопкой Lights (Источники Света) свиток описанных ранее типов осветителей. Затем нужно щелкнуть на необходимой кнопке и будут показаны свитки основных и дополнительных настроек (рис. 6.03).



    РИСУНОК 6.03. Настройки Источников Света

    Далее необходимо расположить курсор в видовом окне (обычно используется окно Тор (Вид Сверху)) и выполнить левый щелчок. Описанный способ справедлив для всех осветителей, кроме типов Target (Нацеленных), для которых необходимо цместо щелчка выполнить нажатие левой кнопки мыши и, перемещая ее, указать положение точки цели, а только потом отпустить.

    Генерируемые при создании имена источников света типа Omni01 или Spot01 лучше сразу заменить на более информативные.

    Рассмотрим набор параметров основных источников света среды Мах.
