Данный пример не содержит каких-либо новых решений или приёмов, кроме проверки на существование провайдера (вернее возможности работать с ним), осуществляющего связь между требуемым компонентом системы и программой. У меня (Chaintech 7VJL (Apogee) VIA KT333 / Athlon XP 1600+ / Windows 2000 Professional SP3) не удаётся получить свойства некоторых классов, например, Win32_Fan и Win32_TemperatureProbe. Выражается это в том, что не удаётся получить экземпляр ни одного из этих классов. Дело в том, что WMI не может получить доступ к WMI провайдеру. Но, т.к. данные классы имеются в хранилище CIM классов, то получить описание данных классов удаётся: Service:= SWbemLocator1.ConnectServer('.', 'root\CIMV2', '', '', '', '', 0, nil); SObject:= Service.Get('Win32_Fan', wbemFlagUseAmendedQualifiers, nil); Но при выполнении: ObjectSet:= SObject.Instances_(0, nil); Метод Instances_ не возвращает требуемой коллекции экземпляров и функция Enum.Next(1, TempObj, Value) вернёт значение S_FALSE, а при попытке выполнить PropSet := SObject.Properties_; как я сделал в первом примере, вы получите отказ в доступе (Access Violation), причина понятна….
Я проверял работу данного примера и на материнской плате Gigabyte VIA KT266 с аналогичным процессором и операционной системой - результат тот же.
Думаю, не нужно говорить о том, что обе материнских платы имеют соответствующие сенсоры для диагностики температурного режима и контроля вращения вентиляторов.
Между тем, имеется информация о том, что данные параметры удаётся без проблем получить на материнских платах с чипсетами (chipset) фирмы Intel. Ничего по этому поводу сказать не могу - у меня в момент написания данной статьи не было возможности протестировать данный пример на компьютерах на базе чипсетов от Intel.
Исходный код и exe-файл данного примера вы сможете найти в прилагаемом к статье архиве в каталогах \source\ FanAndTemperature и \Exe-files соответственно.
Интегрированная картография использует механизм управления OLE , но не использует OLE - внедрение. Интегрированная картография не использует элементы управления VBX или OCX (дело не совсем так - существует OCX модуль MapX - для работы с ГИС MapInfo (не входит в стандартный комплект поставки) , но это уже не интегрированная картография и он рассматриваться не будет). Интегрированная картография не предоставляет вам какие либо заголовочные файлы и библиотеки Интегрированная картография включает несколько DLL библиотек но не предоставляет к ним доступ напрямую.
Примечание - данный файл был взят мной с Интернета. Хочу сразу сделать предупреждение - разработчики MapInfo заявляют что набор констант может быть подвергнут изменениям в следующих редакциях MapInfo.Данный набор констант адаптирован под пятую версию. К сожалению шестой версии у меня нет (может кто поделиться ;-) ) и соответственно нет возможности проверить изменился ли набор констант или нет.
2002 год.
Специально для
Рассмотрим более сложный пример - шаблон дерева для базовых типов языка (атомарных - числовых, строковых, указателей, перечислымых и множеств; конструируемых - записей и массивов). Дерево состоит из узлов (nodes), каждый из которых содержит список подчинённых ему узлов дерева, ссылку на следующий элемент по списку родительского узла, ссылку на следующий по списку всех узлов, ссылку на родительский узел и собственно данные узла. Этот шаблон использует шаблон "несамостоятельного" списка (inferior list), состоящий из двух частей - шаблона типа, и шаблона процедур списка. Модули, полученные в результате инстанциации этих шаблонов, используются в модуле, полученном в результате инстанциации шаблона дерева прямым включением (директива компиллятора "{$I ...}"). Учитывая вложенность шаблонов скрипт temss нужно запустить два раза. Ниже приведён отрывок файла README из прилагаемого к статье архива с перечислением файлов, относящихся к данному примеру:
Описанный выше шаблон дерева может быть использован и для хранения объектов, но о деструкции объектов в этом случае придётся позаботиться самостоятельно. Лучшим решением было бы написание отдельного шаблона дерева для объектов (возможно с использованием этого шаблона), обеспечивающего автоматическую деструкцию объектов.
Взаимодействие с DLL
С самых общих позиций можно считать, что вызывающая (Master) и вызываемая (Slave) части обладают своими интерфейсами. Экспортируемая функция конструирует Slave-интерфейс и возвращает его. Экспортируемая функция играет в этом случае роль фабрики класса. Сигнатура экспортируемой функции выглядит так:
TDllFunction = function(aInterface: Pointer): Pointer; StdCall;
После вызова этой функции Master и Slave части взаимодействуют друг с другом через свои интерфейсы. В качестве интерфейса наиболее удобно использовать чистый абстрактный класс, например:
IMaster = class public procedure Method1; virtual; abstract; ............. end;
Виртуальный абстрактный класс не содержит переменных, а все его методы - виртуальные и абстрактные. Декларация интерфейса включается в обе взаимодействующие части. Для реализации интерфейса создается класс, наследуемый от абстрактного интерфейса и переписывающий все его виртуальные методы. Интерфейсный объект Master-части конструируется и удаляется в основной программе. Интерфейсный объект Slave-части конструируется в экспортируемой функции DLL, а уничтожается в блоке finalization при выгрузке DLL или с помощью другой экспортируемой функции. Например:
uses UnitIMaster, UnitISlave; type TSlaveObject = class(ISlave) private FMain: IMain; public constructor Create(aMain: IMain); destructor Destroy; override; procedure Method1; override; ............ end; function CreateSlave(aInterface: Pointer): Pointer; stdcall; function DestroySlave(aInterface: Pointer): Pointer; stdcall; implementation var SlaveObject: TSlaveObject; // Реализация TSlaveObject ............ function CreateSlave(aInterface: Pointer): Pointer; begin SlaveObject := TSlaveObject.Create(IMaster(aInterface)); result := SlaveObject; end; function DestroySlave(aInterface: Pointer): Pointer; begin SlaveObject.Free; SlaveObject := nil; result := nil; end; initialization SlaveObject := nil; finalization SlaveObject.Free; end.

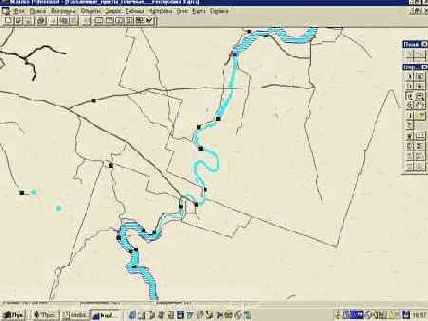

Запуск и связывание с сервером MapInfo
Итак рассмотрим простейший компонент для запуска и управления MapInfo (TKDMapInfoServer),следует заметить что мной не ставилась написание специализированного компонента - я представляю основы. unit KDMapInfoServer; interface uses ComObj,Controls,Variants,ExtCtrls,Windows,Messages,SysUtils,Classes; const scMapInfoWindowClass = 'xvt320mditask100'; icWinMapinfo = 1011; icWinInfoWindowid = 13; type TEvalResult = record AsVariant: OLEVariant; AsString: String; AsInteger: Integer; AsFloat: Extended; AsBoolean: Boolean; end; TKDMapInfoServer = class(TComponent) private // Владелец FOwner : TWinControl; // OLE сервер FServer : Variant; FHandle : THandle; FActive : Boolean; FPanel : TPanel; Connected : Boolean; MapperID : Cardinal; MapperNum : Cardinal; procedure SetActive(const Value: Boolean); procedure SetPanel(const Value: TPanel); procedure CreateMapInfoServer; procedure DestroyMapInfoServer; { Private declarations } protected { Protected declarations } public { Public declarations } constructor Create(AOwner: TComponent); override; destructor Destroy; override; // Данная процедура выполеняет метод сервера MapInfo - Do procedure ExecuteCommandMapBasic(Command: String; const Args: array of const); // Данная процедура выполеняет метод сервера MapInfo - Eval function Eval(Command: String; const Args: array of const): TEvalResult; virtual; procedure WindowMapDef; procedure OpenMap(Path : String); published { Published declarations } // Создает соединение с сервером MapInfo property Active: Boolean read FActive write SetActive; property PanelMap : TPanel read FPanel write SetPanel; end; procedure Register; implementation procedure Register; begin RegisterComponents('Kuzan', [TKDMapInfoServer]); end; { TKDMapInfoServer } constructor TKDMapInfoServer.Create(AOwner: TComponent); begin inherited Create(AOwner); FOwner := AOwner as TWinControl; FHandle := 0; FActive := False; Connected := False; end; destructor TKDMapInfoServer.Destroy; begin DestroyMapInfoServer; inherited Destroy; end; //------------------------------------------------------------------------------ procedure TKDMapInfoServer.CreateMapInfoServer; begin try FServer := CreateOleObject('MapInfo.Application'); except FServer := Unassigned; end; // Скрываем панели управления MapInfo ExecuteCommandMapBasic('Alter ButtonPad ID 4 ToolbarPosition (0, 0) Show Fixed', []); ExecuteCommandMapBasic('Alter ButtonPad ID 3 ToolbarPosition (0, 2) Show Fixed', []); ExecuteCommandMapBasic('Alter ButtonPad ID 1 ToolbarPosition (1, 0) Show Fixed', []); ExecuteCommandMapBasic('Alter ButtonPad ID 2 ToolbarPosition (1, 1) Show Fixed', []); // Переопределяем окна ExecuteCommandMapBasic('Close All', []); ExecuteCommandMapBasic('Set ProgressBars Off', []); ExecuteCommandMapBasic('Set Application Window %D', [FOwner.Handle]); ExecuteCommandMapBasic('Set Window Info Parent %D', [FOwner.Handle]); FServer.Application.Visible := True; if IsIconic(FOwner.Handle)then ShowWindow(FOwner.Handle, SW_Restore); BringWindowToTop(FOwner.Handle); end; procedure TKDMapInfoServer.DestroyMapInfoServer; begin ExecuteCommandMapBasic('End MapInfo', []); FServer := Unassigned; end; //------------------------------------------------------------------------------ procedure TKDMapInfoServer.ExecuteCommandMapBasic(Command: String; const Args: array of const); begin if Connected then try FServer.Do(Format(Command, Args)); except on E: Exception do MessageBox(FOwner.Handle, PChar(Format('Ошибка выполнения () - %S', [E.Message])),'Warning',MB_ICONINFORMATION OR MB_OK); end; end; //------------------------------------------------------------------------------ function TKDMapInfoServer.Eval(Command: String; const Args: array of const): TEvalResult; Function IsInt(Str : String): Boolean; var Pos : Integer; begin Result := True; For Pos := 1 To Length(Trim(Str)) do begin IF (Str[Pos] <> '0') and (Str[Pos] <> '1') and (Str[Pos] <> '2') and (Str[Pos] <> '3') and (Str[Pos] <> '4') and (Str[Pos] <> '5') and (Str[Pos] <> '6') and (Str[Pos] <> '7') and (Str[Pos] <> '8') and (Str[Pos] <> '9') and (Str[Pos] <> '.') Then Begin Result := False; Exit; end; end; end; var ds_save: Char; begin if Connected then begin Result.AsVariant := FServer.Eval(Format(Command, Args)); Result.AsString := Result.AsVariant; Result.AsBoolean := (Result.AsString = 'T') OR (Result.AsString = 't'); IF IsInt(Result.AsVariant) Then Begin try ds_save := DecimalSeparator; try DecimalSeparator := '.'; Result.AsFloat := StrToFloat(Result.AsString);//Result.AsVariant; finally DecimalSeparator := ds_save; end; except Result.AsFloat := 0.00; end; try Result.AsInteger := Trunc(Result.AsFloat); except Result.AsInteger := 0; end; end else Begin Result.AsInteger := 0; Result.AsFloat := 0.00; end; end; end; //------------------------------------------------------------------------------ procedure TKDMapInfoServer.SetActive(const Value: Boolean); begin FActive := Value; IF FActive then begin CreateMapInfoServer; WindowMapDef; Connected := True; end else begin IF Connected then begin DestroyMapInfoServer; Connected := False; end; end; end; //------------------------------------------------------------------------------ procedure TKDMapInfoServer.SetPanel(const Value: TPanel); begin FPanel := Value; end; procedure TKDMapInfoServer.WindowMapDef; begin ExecuteCommandMapBasic('Set Next Document Parent %D Style 1', [FPanel.Handle]); end; procedure TKDMapInfoServer.OpenMap(Path: String); begin ExecuteCommandMapBasic('Run Application "%S"', [Path]); MapperID := Eval('WindowInfo(FrontWindow(),%D)',[12]).AsInteger; with PanelMap do MoveWindow(MapperID, 0, 0, FPanel.ClientWidth, FPanel.ClientHeight, True); end; end. И так что мы имеем - Мы установили связь с сервером MapInfo. Мы узнали что у сервера MapInfo есть метод Do - он предназначен для посылки команд MapBasic серверу точно так-же как если бы пользователь набирал их в окне MapBasic-а самой программы MapInfo. Мы узнали что у сервера MapInfo есть метод Eval- он предназначен для получения значение функций после посылки команд MapBasic серверу. Мы познакомились с командами переопределения направления вывода MapInfo. Для начала неплохо
Благодарности
Larry Wall - за силу и красоту языка Perl Bjarne Stroustrup - за язык C++ вообще, и за идею шаблонов (templates) в частности.
Скачать архив : (8 К)
Архив Src.ZIP содержит все упомянутые в статье скрипты и исходные модули.
Perl-модули отлажены и проверены в среде Windows c Perl 5.6.1 (инсталляция собственной сборки с MinGW32 - GNU C 2.95.3-4).
Гусев А.В.
А теперь о перемещениях.
Существуют 2 вида перемещений мыши с помощью клавиатуры: явные-визуальные и событийные (компонентов). 1. Явные перемещения мыши производятся объектом Mouse Что бы переместить мышь в любую область экрана нужно написать: Mouse.CursorPos:=point(0,0) Размеры экрана мы знаем из объекта Screen.
Вызвать нажатие кнопки можно : SendMessage(Button1.handle, BM_CLICK, 0, 0); 2. Вызов СОБЫТИЙ перемещения и нажатий кнопок мыши. Это то, что нам и нужно для программирования интерфейсов в VCL. а) Нужно получить доступ к процедурам обрабатывающим события мыши. Как правило они находятся в приватной секции и доступ к ним осуществляется в эмуляции создания класса-наследника. Type HackSplitter=class(TSplitter); // кто не знает Доступ к приватным методам осуществляется так: HackSplitter(SplitterLeft).MouseDown
А теперь рабочий пример:
Замечание:
Обработчик эмуляции мыши нужно обязательно ставить на TForm указав свойство KeyPreview:=true в инспекторе объектов.
const iInc:byte=1;// медленное перемещение iIncSpeed:byte=10; // быстрое перемещение iStartSpeed:byte=10;// счетчик когда вкл быстрое перемещение var bDown:boolean; mX,mY, // перемещения мыши iIncCountL,iIncCountR:integer; // счетчики Type HackSplitter=class(TSplitter); // доступ к протект свойствам procedure TForm1.FormKeyDown(Sender: TObject; var Key: Word;Shift: TShiftState); Procedure SetSplit; // процедура установки события MouseDown var iSysCaption:integer; // размер заголовка окна begin bDown:=True; // мы нажали мышь // получили высоту заголовка iIncCountL:=0;iIncCountR:=0; // сброс счетчиков iSysCaption:=GetSystemMetrics(SM_CYCAPTION); // размер высоты заголовка mX:=SplitterLeft.Left+2; // записали позицию SplitterLeft mY:=SplitterLeft.Top; // вызвали событие нажатия кнопки в позиции над SplitterLeft HackSplitter(SplitterLeft).MouseDown(mbLeft,Shift+[ssLeft],mX,mY); end; begin case Key of VK_LEFT://PanelLeft.Width:=PanelLeft.Width-20; - вот оно "грязное перемещение" первого варианта, попробуйте для примера и его :) begin If ssShift in Shift then // перемещаем на ssShift begin If not bDown then SetSplit; // Эмуляция события нажатия кнопки // Выставляем впереди, а не по begin else begin, потому что // нужно обрабатывать еденичные перемещения If iIncCountL>iStartSpeed then // время включения "скоростного" перемещения mX:=mX-iIncSpeed else mX:=mX-iInc; //mY:=mY - по высоте мы не перемещаем HackSplitter(SplitterLeft).MouseMove(Shift+[ssLeft],mX,mY); iIncCountR:=0; // счетчики inc(iIncCountL); end; end; VK_RIGHT://PanelLeft.Width:=PanelLeft.Width+20; begin If ssShift in Shift then begin If not bDown then SetSplit; If iIncCountR>iStartSpeed then mX:=mX+iIncSpeed else mX:=mX+iInc; HackSplitter(SplitterLeft).MouseMove(Shift+[ssLeft],mX,mY); iIncCountL:=0; inc(iIncCountR); end; end; end; end; procedure TForm1.FormShow(Sender: TObject); begin bDown:=False;// авто сброс end; procedure TForm1.FormKeyUp(Sender: TObject; var Key: Word; Shift: TShiftState); begin If bDown and (not (ssCtrl in Shift)) then begin bDown:=False; HackSplitter(SplitterLeft).MouseUp(mbLeft,Shift+[ssLeft],mX,mY); end; end; Замечание при использования перемещения 2-х TSplitter одновременно.
Когда я сделал тестовый пример, где 2 TSplitter были в виде "прицела", в рабочей форме, это вызывало переполнение стека после изменения размеров. С каким компонентом происходил "конфликт" или между самими TSplitter я не разбирался, просто сделал переключатель на монопольное перемешение одного TSplitter.
Переполнение исчезло.
Шевченко Владимир aka AWS
сентябрь 2002г.
Специально для
А теперь - примеры.
Разумеется, вам нужно вставить в секцию uses модуль ShellAPI, в котором определена функция SHFileOperation.
Рассмотрим самое простое - удаление файлов.
procedure TForm1.Button1Click(Sender: TObject); var SHFileOpStruct : TSHFileOpStruct; From : array [0..255] of Char; begin SetCurrentDirectory( PChar( 'C:\' ) ); From := 'Test1.tst' + #0 + 'Test2.tst' + #0 + #0; with SHFileOpStruct do begin Wnd := Handle; wFunc := FO_DELETE; pFrom := @From; pTo := nil; fFlags := 0; fAnyOperationsAborted := False; hNameMappings := nil; lpszProgressTitle := nil; end; SHFileOperation( SHFileOpStruct ); end; Обратите внимание, что ни один из флагов не установлен. Если вы хотите не просто удалить файлы, а переместить их в корзину, должен быть установлен флаг FOF_ALLOWUNDO.
Для удобства дальнейших экспериментов напишем функцию, создающую из массива строк буфер для передачи его в качестве параметра pFrom. После каждой строки в буфер вставляется нулевой байт, в конце списка - два нулевых байта. type TBuffer = array of Char; procedure CreateBuffer( Names : array of string; var P : TBuffer ); var I, J, L : Integer; begin for I := Low( Names ) to High( Names ) do begin L := Length( P ); SetLength( P, L + Length( Names[ I ] ) + 1 ); for J := 0 to Length( Names[ I ] ) - 1 do P[ L + J ] := Names[ I, J + 1 ]; P[ L + J ] := #0; end; SetLength( P, Length( P ) + 1 ); P[ Length( P ) ] := #0; end; Выглядит ужасно, но работает. Можно написать красивее, просто лень.
И, наконец, функция, удаляющая файлы, переданные ей в списке Names. Параметр ToRecycle определяет, будут ли файлы перемещены в корзину или удалены. Функция возвращает 0, если операция выполнена успешно, и ненулевое значение, если руки у кого-то растут не из того места, и этот кто-то всунул функции имена несуществующих файлов. function DeleteFiles( Handle : HWnd; Names : array of string; ToRecycle : Boolean ) : Integer; var SHFileOpStruct : TSHFileOpStruct; Src : TBuffer; begin CreateBuffer( Names, Src ); with SHFileOpStruct do begin Wnd := Handle; wFunc := FO_DELETE; pFrom := Pointer( Src ); pTo := nil; fFlags := 0; if ToRecycle then fFlags := FOF_ALLOWUNDO; fAnyOperationsAborted := False; hNameMappings := nil; lpszProgressTitle := nil; end; Result := SHFileOperation( SHFileOpStruct ); Src := nil; end; Обратите внимание, что мы освобождаем буфер Src простым присваиванием значения nil. Если верить документации, потери памяти при этом не происходит, а напротив, происходит корректное уничтожение динамического массива. Каким образом, правда - это рак мозга :-).
Проверяем : procedure TForm1.Button1Click(Sender: TObject); begin DeleteFiles( Handle, [ 'C:\Test1', 'C:\Test2' ], True ); end; Вроде все работает.
Кстати, обнаружился забавный глюк - вызовем процедуру DeleteFiles таким образом: procedure TForm1.Button1Click(Sender: TObject); begin SetCurrentDirectory( PChar( 'C:\' ) ); DeleteFiles( Handle, [ 'Test1', 'Test2' ], True ); end; Файлы 'Test1' и 'Test2' удаляются совсем, без помещения в корзину, несмотря на установленный флаг FOF_ALLOWUNDO. Мораль: при использовании функции SHFileOperation используйте полные пути всегда, когда это возможно.
Ну, с удалением файлов разобрались.
Теперь очередь за копированием и перемещением.
Следующая функция перемещает файлы указанные в списке Src в директорию Dest. Параметр Move определяет, будут ли файлы перемещаться или копироваться. Параметр AutoRename указывает, переименовывать ли файлы в случае конфликта имен. function CopyFiles( Handle : Hwnd; Src : array of string; Dest : string; Move : Boolean; AutoRename : Boolean ) : Integer; var SHFileOpStruct : TSHFileOpStruct; SrcBuf : TBuffer; begin CreateBuffer( Src, SrcBuf ); with SHFileOpStruct do begin Wnd := Handle; wFunc := FO_COPY; if Move then wFunc := FO_MOVE; pFrom := Pointer( SrcBuf ); pTo := PChar( Dest ); fFlags := 0; if AutoRename then fFlags := FOF_RENAMEONCOLLISION; fAnyOperationsAborted := False; hNameMappings := nil; lpszProgressTitle := nil; end; Result := SHFileOperation( SHFileOpStruct ); SrcBuf := nil; end; Ну, проверим. procedure TForm1.Button1Click(Sender: TObject); begin CopyFiles( Handle, [ 'C:\Test1', 'C:\Test2' ], 'C:\Temp', True, True ); end; Все в порядке (а кудa ж оно денется).
Есть, правда еще одна возможность - перемещать много файлов каждый в свою директорию за один присест, но я с трудом представляю, кому это может понадобиться.
Осталась последняя операция - переименование. function RenameFiles( Handle : HWnd; Src : string; New : string; AutoRename : Boolean ) : Integer; var SHFileOpStruct : TSHFileOpStruct; begin with SHFileOpStruct do begin Wnd := Handle; wFunc := FO_RENAME; pFrom := PChar( Src ); pTo := PChar( New ); fFlags := 0; if AutoRename then fFlags := FOF_RENAMEONCOLLISION; fAnyOperationsAborted := False; hNameMappings := nil; lpszProgressTitle := nil; end; Result := SHFileOperation( SHFileOpStruct ); end;
И проверка ...
procedure TForm1.Button1Click(Sender: TObject); begin RenameFiles( Handle, 'C:\Test1' , 'C:\Test3' , False ); end; Пока все ...
Mодуль (3K) прилагается.
ADO и файлы формата MS Access
- Учитель, почему ты обманул меня? Ты сказал, что Вейдер предал и убил моего отца, а теперь оказалось, что он и есть мой отец!
- Твой отец… Его соблазнила темная сторона силы. Он больше не был Анекином Скайукером и стал Дартом Вейдером. Поэтому хороший человек, который был твоим отцом, был уничтожен. Так что, то, что я тебе сказал, было правдой… с определенной точки зрения…
- С определенной точки зрения?
- Люк… ты вот увидишь сам… что очень многие истины зависят от нашей точки зрения.
(Звездные войны. Эпизод 6.)
К чему я привел эту цитату - в результате всей этой работы я пришел к выводу, что у нас, программистов, и у Microsoft разный взгляд на фразу 'Обеспечивается доступ к данным'. Мы (ну или, по крайней мере, я) в этой фразе видим следующее содержание 'обеспечивается доступ к данным для их просмотра и РЕДАКТИРОВАНИЯ (т.е. редактирование, удаление и добавление новых данных)'. Что имеет в виду Microsoft можно только догадываться, но явно, что без особых проблем достигается только просмотр данных. Кроме того, практически все примеры в литературе ограничиваются получением данных именно для просмотра, после чего следует несколько бодрых фраз и все заканчивается. Как говорится выше - разные точки зрения…
Итак, прежде всего, работа была ограничена условием разработки в Delphi 4. Причин этому много, но к этой статье это отношения не имеет. Просто - программа, разработанная в Delphi 4 должна работать через ADO. Поэтому приступили к поиску компонент, обеспечивающих такую работу. Нашли их довольно много, как платных, так и бесплатных. Все, что будет написано, одинаково и для всех вариантов и даже для Delphi5. Исключение составляет только работа с закладками в Delphi 5.
ADO была взята на тот момент самая последняя версия с сайта Microsoft - это ADO 2.6.

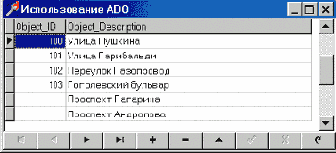

Итак, возьмем файл mdb формата MS Access 97. Его можно сделать с помощью хотя бы самого Access. И создадим там небольшую таблицу, к примеру, такую: Object_ID Integer - идентификатор объекта на карте Object_Description Text (50) - описание объекта на карте Введем туда какие-либо данные (абсолютно все равно какие). Только надо учесть, что в силу специфики работы у нас могут быть описания, которым пока объекты не соответствуют. Такая связка будет выполнена позже пользователем. Ну, попробуем вывести содержимое таблицы в DBGrid. Ага, получилось. Например, как на картинке:
Вроде как все нормально и доступ к данным мы получили.

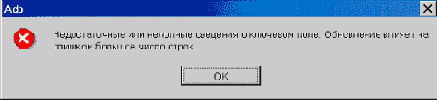

А теперь давайте, вообразим себя пользователями и попробуем что-нибудь исправить или добавить. Например, добавим несколько пустых записей и попробуем внести туда данные. Добавляем. Нормально. Теперь внесем данные и нажмем POST. И что мы видим?
Ага. Интересно, а при чем тут ключ, если у нас на таблицу ключ не наложен? Пробуем добавить новую запись, удалить запись без Object_ID. Результат одинаков - все то же сообщение об ошибке. И что же делать? Запускаем MS Access, пробуем там, и видим, что там все отлично. Стало быть, что-то не так мы делаем с ADO. И тут мы вспоминаем, что когда мы создавали таблицу в MS Access, он предлагал создать ключевые поля для этой таблицы. А после долгих поисков в ADO SDK я нашел этому такое объяснение: ADO предполагает, что таблица будет в первой нормальной форме. Если кто не помнит главное требование первой формы - отсутствие повторяющихся записей.
В данном случае мы не можем создать ключ на то, что есть. Что же делать? И тут приходит на ум простое решение: добавим еще одно поле, чтобы каждая запись была однозначно определена (т.е. некий внутренний идентификатор). Чтобы не думать о содержимом этого нового поля, делаем совсем просто - пусть это будет автоинкрементное поле, и создадим на него первичный ключ. Отлично! Делаем - все работает. Пока мы не добавляем больше одной записи. Если мы их добавим подряд несколько, мы увидим очень интересную ситуацию как на картинке.
Что здесь интересного? А то, что содержимое Internal_ID для всех этих записей равно нулю, хотя это автоинкрементное поле! И Table.Refresh здесь не помогает! Только закрытие и последующее открытие таблицы приводит к тому, что мы видим то, что и ожидалось.
А пока мы не имеем правильных идентификаторов, наличие такого поля не дает ничего. Выше приведенные ошибки будут продолжать сыпаться как из рога изобилия. Но вот только закрывать - открывать таблицу каждый раз после добавления новой записи для того, чтобы автоинкрементное поле принимало правильные значения - это сильно. Так не пойдет. Вот так ADO, подумал я, а давай-ка попробуем MS Access 2000. И тут оказалось, что там все нормально работает: добавляем запись, делаем сохранение (Post) автоинкрементное поле тут же принимает правильное значение.
В результате я могу сделать только один вывод - Microsoft активно, всеми доступными средствами, пытается заставить пользователей переходить к своим новым продуктам.
А вот почему в Access все нормально работает - это загадка. Я думаю, что сам-то он пользуется какими-то своими методами, либо в процессе работы у него есть некий идентификатор записи типа только что придуманного нами.
Ну а чтобы пользователь не видел этого внутреннего идентификатора (он ведь нужен только нам) делаем это поле невидимым. Надеюсь, что все знают, что это делается через TField.Visible := FALSE.
Кто-нибудь может возразить: а зачем нам такой идентификатор, мы можем записи идентифицировать по каким-нибудь своим полям. Ради Бога! Но тут есть еще одна проблема и эта проблема называется закладки.
Проблемы закладок нет в Delphi 5, потому что там вокруг Bookmark сделан класс ими управляющий, а я имею в виду работу с закладками через ADO. Смотрим опять же в ADO SDK и видим там такое описание: 'Recordset.Bookmark: Устанавливает или возвращает закладку, которая однозначно определяет текущую запись в Recordset. При создании или открытии объекта Recordset каждая из его записей получает уникальную закладку. Для того чтобы запомнить положение текущей записи, следует присвоить текущее значение свойства Bookmark переменной. Для быстрого возвращения к сохраненному в переменной указателю текущей записи в любое время после перехода на другую запись следует указать в значении свойства Bookmark объекта Recordset значение этой переменной'. Казалось бы, какие проблемы? А вот какие: возвращаемое значение всегда одно и тоже для любой записи. И когда мы устанавливаем этот, с позволения сказать, Bookmark, ничего не происходит. И только наш внутренний идентификатор поможет в такой ситуации, кроме того, его значение всегда имеет смысл, даже после закрытия и повторного открытия таблицы, что, в общем-то, удобно.
После того как все заработало, я решил проверить скорость работы ADO. У нас может быть ситуации, когда в таблицу добавляется сразу большое количество записей, к примеру, 50-60 тысяч записей за раз. Так вот, когда использовалась BDE, такая операция занимала максимум 10 минут. Угадайте, чему стало равно это время при использовании ADO? Минимум 25 минут на той же самой машине. Если после этого мне будут говорить, что ADO быстрее BDE чуть ли не в 2 раза - позвольте мне с Вами не согласиться.
Итак, для нормальной работы мы должны иметь таблицы в первой нормальной форме, для этого делаем автоинкрементное поле с уникальным индексом. Кроме того, если мы можем добавлять больше одной записи за один раз и потом сразу возможно будем их редактировать, нам надо использовать файлы MS Access 2000.
ADO и файлы xBASE и Paradox
Итак, мы смогли наладить работу через ADO к файлам формата MS Access. Но ведь мы можем и должны использовать файлы xBase и Paradox в качестве обменных файлов.
Попробуем это сделать. Все примеры какие я видел в книгах работают одинаково - через 'Microsoft OLE DB provider for ODBC'. А все редакторы, которые делают строку подключения, всегда показывают только mdb файлы в диалоге, в котором задается путь к файлу БД. Что-то тут нечисто, подумал я - а как же тот же самый Access это делает? Ведь явно не через ODBC, стало быть, есть какая-то хитрость.
После примерно недельных поисков в Интернете решение было найдено. Да, действительно можно использовать 'Microsoft Jet 4.0 OLE DB Provider'. Чтобы не рассказывать долго, представим, что у нас на диске D в корне лежит файл Test.dbf формата dBase 5.0.
Строка коннекта для этого случая будет выглядеть так:
'Provider=Microsoft.Jet.OLEDB.4.0;Data Source=D:\; Extended Properties=dBase 5.0; Mode=Read|Write|Share Deny None; Persist Security Info=True';
И это все. Самое интересное во всей это строке - секция 'Extended Properties'.
Чтобы знать, что конкретно для разных форматов надо писать в Extended properties, загляните в реестр Windows на следующую ветку:
HKEY_LOCAL_MACHINE\Software\Microsoft\Jet\4.0\ISAM Formats
Там перечислены все поддерживаемые в данном случае форматы.
После опытов над форматом dbf оказалось, что все выше сказанное для формата mdb совершенно не относится к этому формату - и все требования про первую форму можно и не соблюдать! В общем, загадка природы.
А вот формат Paradox - это оказалась песня на меньшая, чем mdb. И вот почему - здесь все требования о первой форме таблицы в действии, но ведь мы не можем создавать таблицу, потом говорить пользователю 'Слышь, мужик, а теперь метнулся, запустил Paradox и создал первичный ключ на эту таблицу. А потом нажмешь на ОК и мы продолжим'. Это несерьезно. Стало быть, этот ключ надо создавать нам самим.
Хорошо, запускаем справку по MS Jet SQL и ищем раздел создания индексов или первичных ключей. Находим следующее: CREATE INDEX имя_индекса ON название_таблицы (название_поля) WITH PRIMARY. ALTER TABLE название_таблицы ADD CONSTRAINT имя_ограничения PRIMARY KEY (название_поля) Все далее сказанное абсолютно одинаково для обоих вариантов.
Предположим, что наша таблица называется ExpTbl.db и поле, на которое мы хотим наложить первичный ключ, называется IntrernalID. Хорошо, подключаемся к таблице и задаем такую строку SQL для исполнения: CREATE INDEX My_Index ON ExpTable (InternalID) WITH PRIMARY
Запустим на выполнение. Ого, а что это мы видим? Вот те на - очередное сообщение об ошибке. При этом сообщение как всегда очень содержательное применительно к нашему случаю. Неправильных символов нет, синтаксис правильный, длина названия ключа тоже нормальная. Я так думаю потому, что если выполнить это через BDE, все будет работать со свистом.
Вывод один - опять очередное требование ADO, которое сразу не поймешь. Ладно, запускаем он-лайн MS MSDN и делаем запрос на PARADOX. Видим что-то около 50 документов. И где-то в 35-36 документе я нашел ответ маленькими буковками внизу экрана! Сейчас я вам скажу в чем проблема - держитесь крепче: имя первичного ключа должно совпадать с названием таблицы, а имена индексов с именами полей. Неслабо.
Исправляем SQL: CREATE INDEX ExpTable ON ExpTable (InternalID) WITH PRIMARY Запускаем, смотрим - все отлично.
Чтобы никто больше мучился с этим делом, я хотел бы привести самые значащие ограничения для драйвера PARADOX, которые я нашел в MSDN: Для того, чтобы Вы имели возможность производить действия по добавлению, удалению записей или редактированию данных в таблице, таблица должна иметь первичный ключ. Первичный ключ должен быть определен для первых 'n' полей таблицы. Вы не можете создавать для таблицы индексы, если для нее не определен первичный ключ. Первый создаваемый для таблицы уникальный индекс будет создан как первичный ключ. Первичный ключ может быть создан для таблицы только в том случае, если в ней нет ни одной записи. Действия по добавлению или удаления полей в таблице должны быть произведены до того, как для нее создан первичный ключ. Кстати, по моему опыту удалить однажды созданный первичный ключ для таблицы невозможно.
Итак, для работы через ADO с файлами xBase или Paradox, нам необходимо указывать нужный драйвер в секции Extended Properties и в секции Data Source только путь до файла. Для xBase на этом все трудности закончены, а вот для Paradox необходимо задание первичного ключа как для формата MS Access, при этом есть определенные ограничения при задании названий ключей, так же как и возможных индексов.
То, о чем речь пойдет далее уже не относится к организации работы с таблицами xBase и Paradox через ADO, а скорее упоминание об одном полезном опыте.
Для добавления данных в эти таблицы, мы можем вставлять их по одной (Table.Append (Insert); Table.Post), а можем воспользоваться вариантом SELECT … INTO, INSERT … INTO. Поговорим теперь именно о втором варианте работы.
Смотрим файл справки MS Jet SQL. SELECT поле_1 [, поле_2 [, ...]] INTO новаяТаблица [IN внешняяБазаДанных] FROM источник
Ладно, пробуем. Пусть мы имеем в качестве источника данных mdb файл и хотим сохранить данные из таблицы SourceTable в таблицу формата Paradox 7.0 TestTable.db, расположенную в корне диска D:. Казалось бы: SELECT * INTO [TestTable.DB] IN 'D:\' FROM SourceTable
Нет, очередная ошибка. Вот, что мы видим.
Ага, хорошо, давайте попробуем указать таблицу в пути: SELECT * INTO [TestTable] IN 'D:\ TestTable.DB' FROM SourceTable

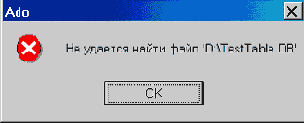

Получим очередное сообщение об ошибке.
Ага, стало быть, файл для экспорта должен уже существовать? Ладно, не проблема, давайте создадим его и попробуем еще раз.
Ну, в общем, желающие могут еще поэкспериментировать, а для остальных я скажу как делается: SELECT * INTO [Paradox 7.x;DATABASE=D:\].[TestTable#DB] FROM SourceTable
Создавать таблицу до операции экспорта нет надобности - таблица будет создана автоматически, все поля будут созданы правильного типа. В получившейся таблице будут все данные из SourceTable.
Единственная проблема - Вы не сможете больше редактировать данные в этой таблице, потому (см. выше) для этого необходим первичный ключ, а создать его для таблицы, в которой уже есть записи нельзя.
Самое потрясающее это название раздела MSDN, где я нашел этот ответ - 'Как, используя ADO, открыть таблицу Paradox, защищенную паролем'. Как ЭТО имеет отношение к этому синтаксису SQL, я так и не понял, честно говоря.
Вот, в общем-то, все, что я хотел написать. Осталось еще много интересного в этой области. Чего стоит, например установка правильных кодовых страниц для результирующих файлов и много чего подобного. Это тема либо для продолжений этой статьи, либо для отдельных статей. Очень надеюсь, что кто-нибудь нашел тут полезные для себя сведения.
Иванов Денис Михайлович.
14 мая 2001г.
Специально для
При написании статьи использовались следующие материалы: Материалы . Справочные файлы Delphi 4 и Delphi 5. Исходные коды VCL Delphi 4 и Delphi 5. и примеры MS ADO SDK. . А.Я. Архангельский 'Язык SQL в Delphi 5'.
Алгоритм обхода препятствий.
| Раздел Подземелье Магов | Алексей Моисеев ,
дата публикации 10 апреля 2000 г. |
Примечание:
Данный материал не является аналитическим, в нем не описываются особенности алгоритма, оценки его эффективности и т.д.
Автором предоставлен проект реализующий этого алгоритм и краткое пояснение к конкретной реализации.
Елена Филиппова
Предлагаемый алгоритм обхода препятствий - это, так называемый, обобщенный алгоритм Дейкстры. В англоязычной литературе он называется алгоритмом A*.
Реализация алгоритма: (191 К)
1. Карта разбита на квадратные части, назовем их клетками. 2. Каждая клетка имеет несколько показателей: 1) стоимость прохождения по этой клетке, 2) предыдущая клетка - клетка из которой пришли в эту клетку, 3) статус клетки (непосещенная, граничная, отброшенная), 4) оценка пройденного пути, 5) оценка оставшегося пути. 3. Имеется две клетки - начальная и конечная. 4. Сосед клетки - клетка в которую можно попасть из рассматриваемой за 1 шаг. Общий принцип: на каждой итерации из всех граничных точек выбирается та, для которой сумма уже пройденного пути и пути до конца по прямой является минимальной, и от нее осуществляется дальнейшее продвижение.
Алгоритм этот проще реализовать, чем описать:
Start - начальная клетка
Finish - конечная клетка.
Алгоритм итерационный
1 шаг: Помечаем Start как граничную точку.
2 шаг: Среди всех граничных точек находим Клетку1 - клетку с минимальной суммой оценки пройденного пути g и оценки оставшегося пути h.
3 шаг: Для Клетки 1 рассматриваем соседей. Если сосед имеет статус непосещенного, то мы обозначаеми его как граничную клетку, и указываем Клетку1 как предыдущую для него. Оценку g1 для соседа принимаем равной g+p, где p-стоимость прохождения по клетке сосед, а g - оценка пройденного пути для Клетки1 . Оценка h для любой клетки равна длине кратчайшего пути (по прямой от рассматриваемой клетки до клетки Finish) Рассматриваемую Клетку1 помечаем как отброшенную.
4 шаг: Если на предыдущем шаге один из соседей оказался равен клетке Finish, то путь найден. Если ни одного нового соседа не существует, то нет и пути.
5 шаг: Переход на шаг 2.
Буду рад любым предложениям по оптимизации, так как меня, к сожалению, не устраивает быстродействие.
Альтернатива
Есть, конечно, альтернатива User таймерам - это ожидаемые таймера, реализованные в ядре и поэтому менее тяжеловесные и более надежные. Они не посылают сообщений и должны ожидаться с помощью функции WaitForSingleObject или подобной. К ним имеют прямое отношение следующие функции API:
CreateWaitableTimer SetWaitableTimer CancelWaitableTimer
Но, к сожалению, эти функции реализованы только в Windows NT/2000 и, следовательно не подходят для программы, рассчитанной на любую платформу Win32.
Архитектура микшера.
Нам важно различать две "ипостаси" микшера: аппаратную и программную. Обе стороны похожи, но есть и некоторые различия, о которых лучше знать.
Архитектура платформы
Платформа реализована по схеме клиент - сервер на СУБД MS SQL Server 2000. Перевести ее в разряд трехуровневой архитектуры – голубая мечта понять основную идею архитектуры платформы из описания ее функционирования. А уж потом перейдем к описанию ее программных элементов.
Платформа имеет два режима запуска: КОНФИГУРАТОР и ПОЛЬЗОВАТЕЛЬСКИЙ РЕЖИМ, напоминая чем -то 1С. Идея этих режимов действительно навеяна 1С.
В любом из этих двух режимов производится одинаковая работа по формированию в памяти набора специальных структур для хранения системной информации. Этот набор создается по информации из системной базы данных, загружаемой с SQL-сервера.
Для управления процессами загрузки структур и манипулирования ими в памяти при работе приложения созданы две специальные компоненты, структура которых в предельно сжатом виде приводится ниже, а более подробные версии имеются в прилагаемом учебном приложении.
К сожалению, пока нельзя похвастаться тем, что эти компоненты могут быть установлены в палитру Delphi, - они используются путем включения соответствующих модулей реализации в проект приложения, т.к. в силу исторических причин, в этих компонентах имеются функции, которые следовало бы вынести. Как говорится до этого еще не дошли руки.
Первая компонента (TDbInterface – интерфейс баз данных) ведает обработкой структур памяти, хранящих информацию о пользовательской базе данных, включая информацию о запросах и некоторых других объектах, о которых речь впереди.
| TDbInterface = class (TComponent) private FDatabaseName : String; // Список указателей на структуры категорий информации FInfoCategoryList : TInfoCategoryList; // Список указателей на структуры таблиц FTablesList : TList; // Список имен таблиц FTableNames : TStrings; // Список ссылок на комбинированные типы данных FFbCommonTypeList : TFbCommonTypeList; // Тип драйвера доступа к данным FDrvType : TDrvType; // Загрузка системной информации - установка имени FDatabaseName Procedure Set_DatabaseName(Value : String); public Constructor Create(AOwner : TComponent); Override; Destructor Destroy; Override; // Создание новой структуры таблицы Function New_pTTableInfo(ATableName : String; AUpdateTypes : Boolean) : pTTableInfo; // Создание новой структуры поля Function New_pTFieldInfo : pTFieldInfo; // Освобождение памяти, занятой структурой таблицы Function Dispose_pTTableInfo(ApTTableInfo: pTTableInfo; ADisposeFields, AUpdateTypes : Boolean): Bool; // Освобождение памяти, занятой структурой поля Function Dispose_pTFieldInfo(ApTFieldInfo: pTFieldInfo): Bool; Property TablesList : TTablesList read FTablesList; // Список категорий информации БД Property FbCommonTypeList : TFbCommonTypeList read FFbCommonTypeList; Property InfoCategoryList : TInfoCategoryList read FInfoCategoryList; // Новая таблица, поле published Property DrvType : TDrvType read FDrvType write FDrvType; Property DatabaseName : String read FDatabaseName write Set_DatabaseName; end; |
Вторая компонента (TArmInterface – интерфейс системы управления) ведает обработкой структур памяти, хранящих информацию о специальных атрибутах, так называемых элементах системы управления (СУ), из которых создается главное меню рабочего места.
| TArmInterface = class (TObject) private FDatabaseName : String; FFbSUObjectL : TFbSUObjectList; // Обобщенный список элементов СУ FFbMedTreeV : TTreeView; // Дерево конфигурации АРМ FArmMainMenu : TMainMenu; // Главное меню конфигурации АРМ FForm : TForm; FDbInterface : TDbInterface; // Загрузка системной информации - установка имени FDatabaseName Procedure Set_DatabaseName(Value : ShortString); // Запуск прикладной функции, вызываемой по номеру ID - приводится в // действие при выборе пункта меню, по значению его свойства Tag Procedure StartFb_Procedure(Sender : TObject); Public // Создание структуры TFbSUObject и возврат ссылки на нее Function New_pTFbSUObject(AFbSUType : TFbSUType) : pTFbSUObject; // Освобождение памяти, занимаемой структурой TFbSUObject по ссылке Procedure Free_pTFbSUObject(ApTFbSUObject: pTFbSUObject); // Создание меню АРМ по информации в FFbMedTreeV Procedure LoadArmMenu(ApTFbSUObject : pTFbSUObject); published Property DatabaseName : String read FDatabaseName write Set_DatabaseName; Property DbInterface : TDbInterface read FDbInterface write Set_FDbInterface; end; |
В обоих компонентах есть ключевая операция – установка имени поля FDatabaseName, которая приводит в действие процедуру Set_DatabaseName. При загрузке приложения сначала нужно создать экземпляр TDbInterface, т.к. в компоненте TArmInterface нужно указывать ссылку FDbInterface на существующий экземпляр TDbInterface.
В процессе выполнения процедуры Set_DatabaseName осуществляются следующие действия.
Компонента DbInterface: Определяется тип драйвера баз данных BDE, используемый для данного подключения и он сохраняется в поле FDrvType. Производится запрос информации из системной таблицы T_Tables, хранящей информацию о пользовательских таблицах и для каждой записи полученного набора данных в памяти создается структура для хранения информации о таблице:
| // Структура таблицы TTableInfo = record // Атрибуты sTableAttr : TStrings; { sTableName - имя таблицы } { sTableCaption - наименование } { sTableDescr - описание } sFieldsL : TList; // Связанные DataSet и DataSource ... sQuery : TQuery; sQrDataSource : TDataSource; end; |
В этой структуре показана только часть полей, смысл которых понятен из комментариев к структуре. Обратите внимание, что структура содержит компоненты TQuery и TDataSource. Это – принципиальный момент. Платформа не имеет других компонент доступа к данным, кроме тех, что содержатся в структурах TTableInfo и аналогичных им, применяемых для работы с запросами пользователей. Впрочем, имеются очень редкие исключения из этого правила, не носящие принципиального характера. Следующий принципиальный момент – для каждой таблицы в памяти создается только одна структура TTableInfo. Для того, чтобы структуру таблицы можно было использовать в самых различных местах приложения, ведется список FTablesList ссылок pTTableInfo в объекте TDbInterface. Список имен таблиц FTableNames также содержит ссылки pTTableInfo в поле Objects. Избыточность информации здесь вполне оправдана, т.к. в приложении масса случаев, когда нужно получить ссылку на структуру таблицы, зная имя таблицы.
Обратим внимание на список sFieldsL, содержащий список ссылок на структуры полей. Упрощенный вид структуры поля имеет вид
| // Структура поля TFieldInfo = record // Атрибуты sFieldAttr : TStrings; { sFieldName - Имя поля } { sFieldCaption - Наименование } { sFieldDescr - Описание } sFieldType : TFieldType; sFieldSize : Integer; sFieldMBytes : Integer; end; |
В этой структуре sFieldType тип поля, sFieldSize – размер поля согласно BDE, а sFieldMBytes – количество байт, занимаемых в памяти данным типом. Остальные поля структуры ясны из комментариев.
Компонент TArmInterface: В данном случае производится считывание из системных таблиц информации о атрибутах приложения, применяемых для формирования его Главного меню. Эти атрибуты служат исходной информацией для структур TFbSUObject, входящих в компоненту TArmInterface. Поговорим о них чуть подробнее, хотя полный смысл будет ясен немного позже при рассмотрении более или менее функционального программного кода.
Архитектура событий в COM+
Для реализации свободно связанных событий вы должны создать компонент EventClass, который будет зарегистрирован в каталоге COM+. Подписчики вызываются объектом события, который определяет и активизирует объекты, подписанные на него.
Следует различать виды подписки. Существует временная и постоянная подписки.
Временная подписка (transient) создается средствами административного API. Для более детальной информации можно обратиться в MSDN. Управлять жизненным циклом такой подписки нужно программными средствами. А не средствами ComponentServices.
Постоянная подписка (persistent) создается средствами ComponentServices. Такая подписка в состоянии пережить перезапуск системы.
Фильтрация существует только в системе COM+. Такой возможности нет в системе жестко связанных событий. Её суть мы рассмотрим дальше, при более детальном изучении примера.
Асинхронный режим чтения из Com-порта
Порядок запуска и работы "службы" (назовем все описываемое ниже так) Com-портов состоит из нескольких достаточно хорошо описанных шагов ( ): Инициализация Com-порта посредством вызова функции CreateFile. Установка параметров Com-порта посредством последовательного вызова функций GetCommState и SetCommState, а также SetupComm. Установка параметров тайм-аутов для чтения и записи - GetCommTimeouts и SetCommTimeouts. Собственно записи в Com-порт - WriteFile и чтения из него - ReadFile. Закрытие порта по окончанию работ CloseHandle. Очень большой сложности описанные выше шаги не представляют, однако реализация чтения данных из порта в асинхронном (неблокирующем) режиме заставляет почесать затылок. Об этом и поговорим.
Судя по контексту справки, касающейся функции CreateFile, для "отлова" момента поступления данных в Com-порт следует использовать функцию WaitCommEvent. Предварительно установив маску SetCommMask на то событие, которое хотелось бы отследить. Нужное событие наступает - вызываем функцию ReadFile для чтения поступающих данных.
Казалось бы все в порядке, но... Вызов функции WaitCommEvent насмерть тормозит приложение, пока какие-либо данные не поступят в Com-порт.
Можно конечно, просто взять и запустить в непрерывном цикле ReadFile, однако приложение хотя и будет как-то шевелиться, но это шевеление скорее всего будет напоминать предсмертные судороги.
Как выход из ситуации многие предлагают использовать потоки (thread), забывая при этом описать как это делать :)
Итак потоки.
В модуле Classes для потоков определен специальный класс TThread. Для создания потоков специалисты рекомендуют использовать именно его, а не создавать потоки используя BeginThread и EndThread, т.к. библиотека VCL не является защищенной для потоков в такой реализации. Следуя советам экспертов, для организации контроля поступающих данных в Com-порт и будем использовать готовый класс TThread.
В раздел interface определим тип переменных этого класса, переопределив только один метод класса - Execute, ну и дополнительно объявим свой метод, который и займется опросом Com-порта.
| Type //определим тип TComThread - наследника класса TThread TCommThread = class(TThread) private //процедура, занимающаяся опросом порта Procedure QueryPort; protected //переопределим метод запуска потока Procedure Execute; override; end; |
Далее в разделе глобальных переменных определим поток-переменную полученного выше типа CommThread:TCommThread; //наш поток, в котором будет работать процедура опроса порта Затем в разделе implementation начинаем ваять.
ВНИМАНИЕ!!!
К этому времени порт уже должен быть инициализирован функцией CreateFile. 1. Инициализируем поток, используя метод Create.
| Procedure StartComThread; //инициализация нашего потока Begin {StartComThread} //пытаемся инициализировать поток CommThread:=TCommThread.Create(False); // проверяем получилось или нет If CommThread = Nil Then Begin {Nil} //ошибка, все выключаем и выходим SysErrorMessage(GetLastError); fmMain.btnStop.Click; Exit; End; {Nil} End; {StartComThread} |
Куски кода взяты из файла проекта, поэтому нажимание на кнопку btnStop главной формы fmMain - это "примочки" примера, не обращайте внимания.
Запускаем процедуру опроса порта в нашем потоке.
| Procedure TCommThread.Execute; Begin {Execute} Repeat QueryPort;//процедура опроса порта будет производиться пока поток не будет прекращен Until Terminated; End; {Execute} |
Реализуем асинхронные опрос порта и чтение из него данных
| Procedure TCommThread.QueryPort; Var MyBuff:Array[0..1023] Of Char;//буфер для чтения данных ByteReaded:Integer; //количество считанных байт Str:String; //вспомогательная строка Status:DWord; //статус устройства (модема) Begin {QueryPort} //получим статус COM-порта устройства (модема) If Not GetCommModemStatus(hPort,Status) Then Begin {ошибка при получении статуса модема} //ошибка, все выключаем и выходим SysErrorMessage(GetLastError); fmMain.btnStop.Click; Exit; End; {ошибка при получении статуса модема} //Обработаем статус устройства (модема) и будем включать(выключать) лампочки //готовность устройства (модема) получать данные fmMain.imgCTSOn.Visible:=((Status AND MS_CTS_ON)=MS_CTS_ON); //готовность устройства (модема) к сеансу связи fmMain.imgDSROn.Visible:=((Status AND MS_DSR_ON)=MS_DSR_ON); //принимаются данные с линии сигнала fmMain.imgRLSDOn.Visible:=((Status AND MS_RLSD_ON)=MS_RLSD_ON); //входящий звонок fmMain.imgRingOn.Visible:=((Status AND MS_RING_ON)=MS_RING_ON); //читаем буфер из Com-порта FillChar(MyBuff,SizeOf(MyBuff),#0); If Not ReadFile(hPort,MyBuff,SizeOf(MyBuff),ByteReaded,Nil) Then Begin {ошибка при чтении данных} //ошибка, все закрываем и уходим SysErrorMessage(GetLastError); fmMain.btnStop.Click; Exit; End; {ошибка при чтении данных} //данные пришли If ByteReaded>0 Then Begin {ByteReaded>0} //посчитаем общее количество прочитанных байтов ReciveBytes:=ReciveBytes+ByteReaded; //преобразуем массив в строку Str:=String(MyBuff); //отправим строку на просмотр fmMain.Memo1.Text:=fmMain.Memo1.Text+ Str; //покажем количество считанных байтов fmMain.lbRecv.Caption:='recv: '+IntToStr(ReciveBytes)+' bytes...'; End; {ByteReaded>0} End; {QueryPort} |
На этом по поводу использования потоков для считывания данных из Com-порта, пожалуй, все.
Следуя правилам хорошего тона, прикладываю ко всему написанному работающий пример.
В примере используется самое доступное устройство для пользователей интернет - модем (на Com-порту). В качестве "примочек" я использовал лампочки, которые включаются (или выключаются) при изменении статуса модема. Можно было прикрутить лампочки-детекторы входящих-выходящих сигналов, но вместо них используются счетчики байтов.
Реализация кода включения-выключения не самая лучшая: можно было бы использовать TImageList для хранения изображений лампочек. Но почему-то ??? (кто знает почему - напишите) использование ImageList.GetBitmap при наличии запущенного потока "подвешивает" приложение насмерть. Причем это происходит под Windows'98, если тоже самое делать под Windows'95, то все в порядке.
Для проверки работоспособности примера попробуйте понабирать AT-команды ATZ - инициализировать модем ATH - положить трубку ATH1 - поднять трубку ATS0=1 - включить автоподнятие трубки на первый сигнал ATS0=0 - выключить автоподнятие трубки ATDP_номер_телефона_интернет_провайдера - мне нравится больше всего :) ATDP - набор в импульсном режиме, ATDT - набор в тоновом режиме
Да, еще. Проект написан под Delphi3, при использовании Delphi более свежих версий возможны ошибки "несовпадения типов".
В этом случае поменяйте типы "ошибочных" переменных с Integer на Cardinal.
Скачать проект — (17K)
архив обновлен
Другие небольшие статьи,
примеры и программы можете найти на
Смотрите также :
Атрибуты АРМ
Каждое рабочее место должно иметь свой набор меню, поэтому необходим механизм создания структуры меню. Чтобы решить эту задачу, поступают следующим образом. В системной базе данных хранится ряд списков, в которых содержатся описания атрибутов, используемых для конструирования рабочих мест, т.е. меню приложения. В этом подходе реализация меню отождествляется с реализацией набора функций или же рабочего места в целом, молчаливо предполагая, что имеется некий банк функций, откуда их можно выбирать для выполнения конкретных задач. Такой банк обязан быть, и он будет определять товарную ценность платформы. Как он создается мы рассмотрим в свое время. Итак, перечислим наши атрибуты для конструирования АРМ.
АРМ, т.е. автоматизированное рабочее место. Этот атрибут носит смысл вывески на фасаде здания, т.к. попросту используется для обозначения рабочего места. В частности, наименование АРМ выводится в заголовки экранных форм.
Окно. Может быть использовано как самостоятельное окно Windows, и в этом случае включение такого окна в меню означает возможность запуска конкретной, программно-реализованной формы. Другое назначение этого атрибута – служить верхним уровнем меню, содержащим список подменю, предназначенных для решения ряда схожих задач, образующих в совокупности требуемый режим работы АРМ Например, в верхнем пункте меню Прием звонка (режим работы) могут быть подменю или подпункты (содержание этого режима): Определение номера телефона, Карточка клиента, История обращений, Запись на очную консультацию.
Меню, точнее, пункт меню, кроме верхнего уровня, который может быть включен в любое место системы меню. Выбор пункта меню приводит либо к раскрытию вложенных пунктов меню, либо к запуску прикрепленной функции. В последнем случае должна обеспечиваться возможность адаптации действий по этому пункту меню к решаемой задаче, т.е. возможность выполнять не только одну единственную функцию, а также их совокупность. Например, если пользователь входит в режим Просмотр очереди на прием, то в некоторых случаях может потребоваться запрос пароля, или же какой-либо расчет. Поэтому прикрепление к меню функций осуществляется через так называемые алгоритмы.
Алгоритм представляет собой атрибут, содержащий список для хранения последовательности функций, которые необходимо выполнить при выборе пункта меню, к которому он прикреплен. Функции алгоритма выполняются строго в той последовательности, как они следуют в его списке. Если в алгоритме нет ни одной функции, то пункт меню, к которому он прикреплен, становится невыполнимым и возникает исключение.
Функция – это последний уровень в иерархии системы управления функциональностью платформы. Она обязательно содержит указатель на программный компонент - форму, процедуру или функцию на языке Object Pascal. Все перечисленные атрибуты хранятся в памяти в специальных схожих по типу структурах. Например, для хранения реквизитов АРМ используется структура
| // Структура АРМ TArm = record sTopInfo : TTopInfo; sOknoPtrL : TList; end; где TTopInfo – представляет собой структуру // Структура универсальной шапки TTopInfo = packed record sFbSUType : TFbSUType; // Тип структуры sID : TFbMedID; // Идентификатор sCaption : TFbMedName; // Наименование sDescr : TFbMedDesc; // Описание end; |
Данная шапка используется во всех структурах, поэтому в ней есть специальное поле sFbSUType, определяющее тип структуры. Тип структуры - перечислимый тип:
| // Тип структуры объекта управления TFbSUType = (apArmType, apOknoType, apMItemType, apAlgorType, apFuncType, apChannelBox, apNoneType); |
Вот теперь можно раскрыть вид структуры TFbSUObject, входящей в компоненту TArmInterface. Она представляет собой вариантную запись:
| // Обобщенная структура объекта управления TFbSUObject = packed record FbSUType : TFbSUType; case TFbSUType of apArmType : (Arm : pTArm); apOknoType : (Okno : pTOkno); apMItemType : (MItem : pTMItem); apAlgorType : (Algor : pTAlgor); apFuncType : (Func : pTFunc); apChannelBox : (); apNoneType : (); end; |
В этой структуре pTArm, pTOkno, pTMItem и т.д. – ссылки на соответствующие структуры TArm, TOkno, TMItem и т.д.
Компонента TArmInterface содержит набор функций для работы с приведенными атрибутами. Две из них, - для создания и удаления нового атрибута типа TFbSUObject, приведены выше.
Итак, окна, меню, алгоритмы и функции – суть элементы, позволяющие конструировать рабочее место. Атрибут, именуемый функцией, имеет особенность, заключающуюся в том, что его структура содержит поле sFormName, в которое записывается имя прикрепленной формы, запускаемая при активизации структуры, т.е. в момент выборки функции из списка алгоритмов:
| // Структура функции TFunc = record sTopInfo : TTopInfo; sFormName : TFbMedFormName; sAddressPtr: Pointer; end; |
Если это имя не задано, то должен быть задан указатель sAddressPtr процедуры или функции. Если ни то, ни другое не задано, структура функции теряет свой смысл. При обращении к такой структуре система генерирует исключение.
То же самое относится к окну, имеющему программную реализацию в виде формы. В отличие от функции, структура окна может не содержать ссылки на форму, тогда она начинает играть роль пункта меню верхнего уровня.
Настройщик, главная после программиста фигура, непосредственно занимающаяся созданием функционально законченных решений, создает столько АРМ, сколько ему нужно иметь различных рабочих мест, снабжая каждое из них наименованием и комментарием, смысл которых соответствует предметной области. Фактически, при этом создаются структуры TArm. Настройщик создает и все необходимые структуры других типов, а также редактирует реквизиты структур функций, чтобы они полностью соответствовали области применения. Затем он формирует дерево управления, в каждый узел которого добавляет один из описанных выше атрибутов, соблюдая принятые соглашения. Это дерево сохраняется либо в системной базе данных, либо в локальных файлах конфигурации. При запуске приложения из дерева управления выбирается нужный корневой узел, т.е. АРМ. Таким образом, корневые узлы дерева управления содержат ссылки на АРМ. Затем специальная система запуска формирует главное меню системы выбранного АРМ, которое и определяет его облик.
Тот, кто дочитал до этого места, вероятно устал от обилия новых понятий и уже пришел к мысли, что описываемая конструкция – одна из многих возможных. Так оно и есть. Согласитесь, - не всегда хочется углубляться в детали программной конструкции, когда непонятна конечная цель, - ведь идея уже изложена. Реализация идеи – личное дело каждого архитектора программы. А посему время от времени будем переводить наше изложение в практическую плоскость.
Начнем мы с последовательности действий настройщика, когда он готовит поставляемый продукт для конкретной задачи заказчика. Затем мы дадим описание ключевых программных решений, так как к этому времени у читателя возникнет ряд каверзных вопросов. Получать ответы на них уже будет не так скучно.
Буферы для потоков
й Парунов,
дата публикации 06 февраля 2003г. |
Стандартные потоки, широко применяющиеся в Delphi, резко упрощают повседневную работу с потоковыми данными. Но и у них есть недостаток. Дело в том, что в VCL потоки, и, главное, их базовый класс TStream, реализованы "в лоб": без всяких хитростей данные немедленно препровождаются по назначению (например, в файл). И такие операции занимают весьма значительное время (многие сотни машинных команд). Хорошо, если надо работать с "крупными" данными (килобайт и выше) - а если данные небольшие и разнообразные, замедление достигает 100 и более раз (на типе Char).
Стандартный способ ускорения подобных операций - работа с массивами элементов, вводя-выводя их в/из потока сразу. Но, во-первых, это значительно сложнее поэлементных операций, а во-вторых, если элементы имеют непостоянную длину, становится ещё сложнее. Делая небольшое отступление, замечу, что стандартная библиотека потокового ввода-вывода в большинстве реализаций C++ сделана не так - там потоки могут сами буферизовать передаваемые данные. Не понимаю, почему в Borland решили обойтись без этого. Единственное приходящее в голову объяснение - они твёрдо рассчитывали на "крупный" и "средний" обмен данными, который оптимально производить как раз без буферизации. Действительно, если посмотреть на C++ - сразу кружится голова от количества команд, необходимых для обслуживания буфера. Связано это с тем, что потоки могут попеременно читаться и писаться, а кроме того, одновременно использоваться многими потоками кода.
Ввиду этих проблем мной были написаны сравнительно простые буферные классы (работают на Delphi версий 4-5, должны работать и на последующих, а вот 3 версия уже не поддерживает перегрузку методов - в принципе, переписать и тут несложно), позволяющие производить буферизованный обмен с любыми потоками. В целях максимального ускорения работы классы эти, во-первых, не "thread-safe", а во-вторых, это два разных класса - для записи и для чтения - унаследованных от одного базового (кроме TObject, разумеется). Классы "пристёгиваются" к потоку (кстати, в C++ это делается практически так же) - и пользуются ими только для "крупного" обмена, осуществляя "мелкий" самостоятельно со своим буфером.
| ByteArray = packed array of Byte; psnAbstractStreamBuffer = class { Абстрактный предок классов для БЫСТРОЙ (буферизованно: вся цепочка до API-функций задействуется только при переполнении буфера, что даёт ускорение на порядок для данных длиной несколько байт) и УДОБНОЙ (перегруженные методы для разных типов данных позволяют не задавать их размер, хотя можно и так) бинарной работы с потоками заданной структуры. Принцип действия прост: накопление данных в буфере и сброс в поток - у буфера записи; чтение из потока и раздача данных из буфера - у буфера чтения. О позиции потока буфер не заботится - просто пишет или читает в текущей. А иначе будет монстр. Опасно что-то делать с потоком (хотя кому это надо?), когда к нему присоединён буфер, ведь буфер может переписать поток, прочитать устаревшие данные или сделать это не там, где надо. Перед подобными операциями сбрасывйте буфер методом Flush (при смене присоединённого потока (свойство Stream) и разрушении буфера это делается автоматически). Это касается и попеременной работы буферов чтения и записи с одним потоком... хотя зачем тогда буфер - чтобы постоянно его сбрасывать и устанавливать позицию потока? При ошибках чтения и записи возникают стандартные VCL-исключения EReadError и EWriteError.} private FStream: TStream; {присоединённый поток} FSize: Cardinal; {размер буфера} FBuffer, {буфер} FBufferEnd: PChar; {конец буфера (сразу за последним байтом) - понятно, что вместе с FSize и FBuffer избыточно, но это повысит скорость и упростит код} procedure SetStream(const Value: TStream); protected FCurrPos: PChar; {текущая позиция в буфере} property Size: Cardinal read FSize; property Buffer: PChar read FBuffer; property BufferEnd: PChar read FBufferEnd; constructor Create(const Stream: TStream; const Size: Cardinal); public property Stream: TStream read FStream write SetStream; {<> Nil !!!} procedure Flush; virtual; abstract; {сброс} destructor Destroy; override; {Stream разрушайте сами, если надо, ПОСЛЕ разрушения буфера} end; psnStreamWriter = class(psnAbstractStreamBuffer) public constructor Create( const Stream: TStream; {присоединённый поток, меняется свойством Stream} const Size: Cardinal = 1024 {размер буфера} ); procedure Flush; override; procedure WriteBuffer(const Data; const Count: Cardinal); {Этот метод не перегружен с Write, так как Delphi (4-5, во всяком случае) плохо выносит перегруженные методы, когда один из них имеет бестиповые параметры: Code Explorer сходит с ума, а Code Completion вообще хулиганит - самовольно добавляет раздел Private и дублирует объявление метода (без overload!!!) там, а потом ругается: мол, первый метод не был объявлен как overload).} procedure Write(const Data: Byte ); overload; procedure Write(const Data: Word ); overload; procedure Write(const Data: LongWord ); overload; procedure Write(const Data: Integer ); overload; procedure Write(const Data: Single ); overload; procedure Write(const Data: Double ); overload; procedure Write(const Data: Extended ); overload; procedure Write(const Data: String ); overload; procedure Write(const Data: ByteArray); overload; end; psnStreamReader = class(psnAbstractStreamBuffer) public constructor Create( const Stream: TStream; {присоединённый поток, меняется свойством Stream} const Size: Cardinal = 1024 {размер буфера} ); procedure Flush; override; procedure ReadBuffer(out Data; const Count: Cardinal); procedure Read(out Data: Byte ); overload; procedure Read(out Data: Word ); overload; procedure Read(out Data: LongWord ); overload; procedure Read(out Data: Integer ); overload; procedure Read(out Data: Single ); overload; procedure Read(out Data: Double ); overload; procedure Read(out Data: Extended ); overload; procedure Read(out Data: String ); overload; procedure Read(out Data: ByteArray); overload; end; |
Их методы WriteBuffer и ReadBuffer работают аналогично одноименным методам класса TStream, то есть они генерируют стандартные VCL-исключения EWriteError и EReadError при невозможности осуществления операции. Причина этого в том, что, в конце концов, вы должны знать формат своего файла, а не я :). Кроме того, если кто не знает, исключения ускоряют работу по сравнению с постоянной проверкой результата (если секция try...finally или try...except содержит цикл, а не наоборот).
EWriteError может возникнуть много позже того, как в буферный класс поступят первые "не вмещающиеся" данные (но до того, как будет разорвана связь буферного класса и потока!) - ведь они буферизуются. В большинстве случаев это не критично: если в поток не удалось записать, можно "тушить свет" - это серьёзная ошибка, и поток к дальнейшему употреблению всё равно непригоден.
В силу того, что "мелкий" обмен с потоками часто производится типизированно - например, чтение строк или чисел с плавающей точкой - классы дополнены перегруженными методами Write и Read для распространённых типов, позволяющими не раздувать исходный (и машинный) код, постоянно указывая размеры передаваемых данных. Эти методы настолько просты, что расширение их набора не представляет проблем - фактически они просто транслируются в вызовы WriteBuffer и ReadBuffer.
В заключение остаётся предупредить, что во избежание ошибок прежде, чем что-то делать с потоком (позицию сменить, прочитать/записать что-то помимо данного буферного класса), необходимо сбросить буфер методом Flush.
Сергей Парунов
Скачать (3 K)
Часть 1.
Давайте сделаем базовый проект, обеспечивающий динамическую подгрузку пакета. На самом деле это достаточно тривиально, но нам необходимо начать с чего-нибудь привычного (а кому это не привычно - он прочувствует, что это не так сложно, как это кажется на первый взгляд) просто иметь некоторую стартовую точку показать, что и разработанные на текущий момент проекты могут быть легко модернизированы с учетом данной методики (возможно, их придется переписывать заново (или начисто, в зависимости от того, как к этому относиться!), - но это даже иногда полезно ). Для начала спроектируем первое приближение главного приложения. Я хочу показать использование как диалоговых, так и дочерних окон, поэтому главное окно приложения сделаем MDIFrom с созданием всех сопутствующих MDI атрибутов (типа меню Window). Помимо прочего, делаем меню Help (дань привычки J делать приложения со справкой). В качестве основы для обработки команд меню будем использовать TActionList .
Завершив эти "магические пассы", добавляем следующее: в секцию private вносим переменную FPackageHandle типа THandle. Она будет хранить дескриптор пакета. Туда же добавляем процедуру LoadPluginPackage, которая будет непосредственно выполнять загрузку пакета plugin.bpl.
Вот текст этой процедуры procedure TForm1.LoadPluginPackage; var FileName: TFileName; Begin // предполагаем, что пакет хранится в том же каталоге, что и исполняемое приложение FileName := ExtractFilePath(Application.ExeName); FileName := FileName + 'plugin.bpl'; // Загружаем пакет FPackageHandle := LoadPackage(FileName); if FPackageHandle = 0 then RaiseLastWin32Error() // пакет не загружен, выбрасываем исключение else MessageBox(Handle, 'Пакет plugin загружен', 'Информация', MB_APPLMODAL+MB_ICONINFORMATION+MB_OK); end; Теперь сделаем собственно пакет . В него поместим две формы, одну из которых сделаем дочерней (MDIChild), а на другую положим две кнопки (Ok и Cancel).
Далее организуем в главной форме загрузку пакета и вызов из него форм. Для этого на OnShow делаем вызов LoadPluginPackage и добавляем actions в ActionList:
Для дочерней формы procedure TForm1.aOpenExecute(Sender: TObject); var frmClass: TFormClass; frm: TForm; begin frmClass := TFormClass(GetClass('TfrmChild')); // получаем класс дочернего окна if not Assigned(frmClass) then begin MessageBox(Handle, PChar(Format('Не найден класс %s', ['TfrmDialogFrom'])), 'Ошибка', MB_APPLMODAL+MB_ICONERROR+MB_OK); Exit; end; frm := frmClass.Create(Self); // создаем дочернее окно end;
Для диалога procedure TForm1.aOpenDialogExecute(Sender: TObject); var frmClass: TFormClass; begin frmClass := TFormClass(GetClass('TfrmDialogFrom')); // получаем класс диалогового окна if not Assigned(frmClass) then begin MessageBox(Handle, PChar(Format('Не найден класс %s', ['TfrmDialogFrom'])), 'Ошибка', MB_APPLMODAL+MB_ICONERROR+MB_OK); Exit; end; // создаем и показываем окно диалога with frmClass.Create(Self) do try case ShowModal of mrOk: MessageDlg('Выбрано Ok!', mtInformation, [mbOk], 0); mrCancel: MessageDlg('Выбрано Cancel!', mtInformation, [mbOk], 0); else MessageDlg('Выбрано хрен знает что!', mtInformation, [mbOk], 0); end; finally Free(); end; end; Плюс ко всему добавляем обработчик OnUpdate на все action'ы для обеспеченя корректного вызова procedure TForm1.aOpenUpdate(Sender: TObject); begin aOpen.Enabled := FPackageHandle > 0; aOpenDialog.Enabled := FPackageHandle > 0; end; Полный исходный код находится в архиве (каталог Step1)
Часть 1. MapX - библиотека разработчика приложений. Немного теории.
Доброе время суток, уважаемые коллеги. Этой статьей я открываю (или продолжаю) цикл статей посвященный использованию картографии в проектах Delphi. Предыдущие статьи касались в основном использования интегрированной картографии MapInfo, данная статья будет направлена на изучения ActiveX компонента MapX предназначенного для встраивания в свои приложения элементов картографии.
MapX - это картографический ActiveX компонент, который можно использовать в языках программирования Visual Basic, Delphi, Visual C++, PowerBuilder и др. Используя карты, Вы можете отображать информацию в виде, легко понятном каждому. Карты более информативны, чем диаграммы и графики, и их интерпретация более наглядная и быстрая по сравнению с таблицами. MapX имеет обширный набор функций и позволяет разработчикам использовать в своих программах средства анализа и управления пространственными данными. МарХ основан на тех же картографических технологиях, которые используются в других продуктах MapInfo, таких как MapInfo Professional и Microsoft Map.
| Обзор основных возможностей : |
Разработчик получает доступ к выполнению различных операций с картографическими данными, типа - нахождение пересечений и вложенности объектов; построение буферов; объединение объектов и т.д. Создание тематических карт - мощное средство анализа и наглядного представления пространственных данных. Тематические карты выявляют связи между объектами и тенденции в развитии явлений. Возможно создание тематических карт следующими способами: картограммы, картодиаграммы, способы значков и плотности точек, метод качественного фона, построение непрерывной поверхности по неравномерно распределенным значениям. Редактирование объектов. На электронной карте можно интерактивно создавать новые объекты, а также их изменять и удалять. Визуальный выбор. Используя стандартные средства, можно выбирать элементы, попадающие в прямоугольник, произвольный полигон и окружность. Управление слоями. Имеются функции позволяющие оперировать слоями географической информации, назначать способы отображения объектов и формирования подписей, изменять масштаб карты, управлять видимостью слоя, определять порядок показа и масштабный эффект для слоев картографических объектов и подписей. Анимационный слой динамически отображает движущиеся объекты, например, в приложениях работающих с информацией от GPS-приемников в режиме реального времени. Поддержка растровых изображений позволяет использовать спутниковые и аэрофотоснимки, сканированные карты и другие изображения как не редактируемые слои карты. Поддержка стандартного языка запросов - SQL. Доступ к серверу пространственных данных SSA - новое мощное средство, предоставляющее доступ к информации, хранящейся на удаленном сервере пространственных данных. Помимо основных возможностей MapX постоянно находится в развитии и от версии к версии происходит модернизация и наращивания возможностей, так например в версии 4.5 были добавлены и улучшены следующие возможности: Поддержка файлов поверхности и прозрачных растров (TrueСolor). Автоматическая регистрация растровых изображений. Поддержка технологий для связывания данных ADO и RDO. Поддержка серверов баз данных DB2 и Oracle 8.1.6. Кэширование картографических данных расположенных на сервере. Разграничение прав доступа к картографической информации. Инструменты для создания и редактирования объектов карты. Добавлены четыре новых инструмента создания объектов. Стандартные диалоги MapX на русском языке. Создание новых видов курсоров. Всплывающие подсказки при выборе обектов. Поддержка векторных символов совместимых с MapInfo 3.0 Значительно улучшены и/или расширены следующие возможности MapX Скорость отображения карты. Производительность повторяющихся операций со слоями. Расширены возможности работы с геословарем. Быстрый доступ к объектам карты для редактирования объектов и полей атрибутов. Поддержка импорта большего числа графических форматов, включая GIF, JPEG, и PNG. Методы построения и оформления тематических карт (картограммы, картодиаграммы и др.) . Поддержка методов преобразования координат NADCON, Molodensky и Bursa Wolfe (Начиная с версии MapX 3.5) Максимальное число узлов для регионов и полилиний увеличено до 1,048,572 для одного региона или полилинии.
Вот в принципе возможности MapX : В данной статье речь будет идти о MapX версии 5.0 так как на текущий момент времени оная присутствовала у меня в наличии.
Часть 1 - Вызов MapInfo и встраивание его в свою программу (Основы интегрированной картографии)
Доброе время суток !
Данной статьей я начинаю цикл статей посвященных возможностям интегрированной картографии MapInfo и возможности встраивания геоинформационной системы в вашу программу. Примечания : Все примеры распространяются свободно и разработаны в обучающих целях на Delphi 6. Всю информацию по работе смотрите в прилагаемых исходных кодах.
Итак начнем.
