Свиток Edit Geometry (Редактировать Геометрию)


Большинство основных инструментов изменения геометрии сосредоточено в этом свитке. Доступность той или иной кнопки регулируется при выборе соответствующего подобъектного уровня (рис. 5.71).

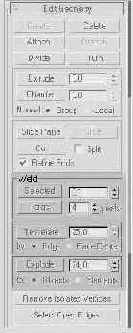

РИСУНОК 5.71. Варианты свитка Edit Geometry (Редактировать Геометрию)

Остановимся на основных командах и их особенностях. Следующие инструменты являются общими для всех уровней:

  • Attach (Присоединить) - производит добавление каркасных объектов сцены в состав редактируемой модели. Все грани присоединяемого объекта помещаются объединенными в новый Элемент.
  • Detach (Отсоединить) - выполняет отделение выбранного подобъекта в отдельный элемент или новый объект. Одноименное диалоговое окно позволяет задать режим этой операции (рис. 5.72).
  • Delete (Удалить) - удаляет выбранный подобъект или группу подобъек-тов.
  • Remove Isolated Vertices (Удалить Изолированные Вершины) - производит удаление отдельно расположенных вершин объекта.
  • View Align / Grid Align (Ориентировать по Текущему Виду / Ориентировать по Сетке) - выполняет переориентацию выбранных подобъектов параллельно текущему видовому окну / Сетке.
  • Make Planar (Привести к Плоскости) - переориентирует выбранные по-добъекты в плоскостное расположение.
  • Collapse (Свести в Точку) - выполняет коллапс (сжатие) и объединение всех вершин выбранных подобъектов в одну, располагая ее в геометрическом центре выделения (рис. 5.72).

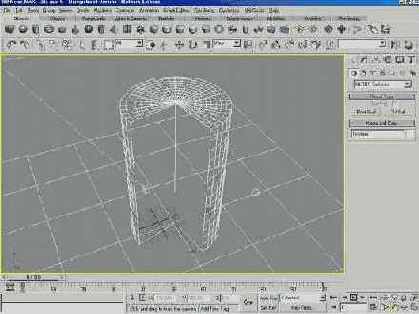

РИСУНОК 5.72. Операция Collapse (Свести в Точку)
