Расширенные Примитивы

ChamferBox (Коробка с Фаской), ChamferCyl (Цилиндр с Фаской)

Набор стандартных примитивов очень удачно дополняется и расширяется при использовании следующей группы базовых объектов геометрии Мах -Extended Primitives (Расширенных Примитивов).

При создании таких объектов из первой группы примитивов Мах как Box (Коробка) или


Cylinder (Цилиндр) вы, наверное, заметили некоторую искусственность их структуры. Действительно, аналогичные по форме объекты реального мира (например, детские кубики или цилиндрическая болванка) не имеют таких острых кромок, они обработаны. Даже будучи склеенными из бумаги, такие объекты имели бы ФАСКИ.

Для дополнения возможностей этих распространенных примитивов разработаны две их расширенные модификации - ChamferBox (Коробка с Фаской) и ChamferCyl (Цилиндр с Фаской). Список параметров этих примитивов полностью совпадает с соответствующими им стандартными объектами, за исключением новых счетчиков Fillet (Фаска) и Fillet Segs (Число Сегментов Фаски). Разберем их назначение и действие.

1. Создайте примитив ChamferBox (Коробка с Фаской), выполнив стандартную процедуру задания основных параметров с помощью мыши. Однако обратите внимание: по сравнению с объектом Box (Коробка) добавился ввод дополнительного параметра - толщины фаски.

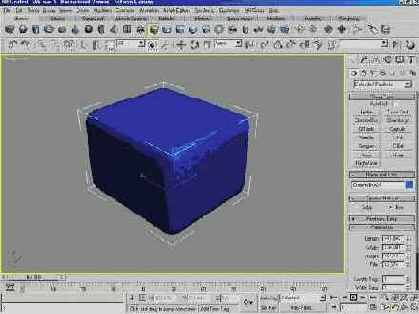

РИСУНОК 5.14. Коробка с Фаской

2. Создав новый объект, перейдите в панель Modify (Редактировать) и измените величину счетчика Fillet Segs (Число Сегментов Фаски) со стандартных трех (по умолчанию) до одного. Полученный объект будет иметь более резкую кромку, чем исходный (рис. 5.14). Сравнив внешний вид сходных по структуре объектов двух рассматриваемых групп, становится ясна область применения каждого из них - примитивы с фаской смотрятся гораздо реалистичнее.
