Пакет 3dsmax 5



General Parameters (Общие Параметры)


Список Туре (Тип) позволяет изменять тип осветителя при необходимости на стадии редактирования. Флажки On (Включен) и Cast Shadows (Падающие Тени) управляют соответственно режимом включения и способностью осветителя генерировать падающие тени от объектов сцены.

Цветная кнопка при левом щелчке вызывает Color Selector (Палитру Цветов), позволяя настраивать спектр световых лучей, а рельефная кнопка рядом с ней вызывает диалоговое окно Exclude / Include (Включить / Исключить), управляющее списком объектов,


на которые будет влиять (или игнорировать) создаваемый осветитель (рис. 6.04).

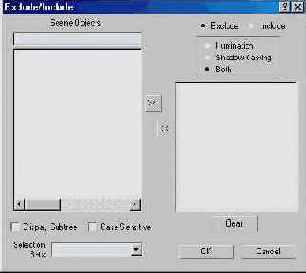

РИСУНОК 6.04. Диалоговое окно Exclude /Include (Включить /Исключить)

Эта особенность очень часто используется для создания особых световых эффектов (таких как рефлексы, вспышки и т.п.), выборочной засветки одного или группы объектов. Поле диалогового окна состоит из двух списков: слева располагается набор объектов создаваемой сцены, а справа - те объекты, которые будут Exclude (Исключены) или Include (Включены) во влияние создаваемого осветителя. Соответствующий режим выбирается одноименными переключателями в правой верхней части окна.

Располагаемая ниже группа переключателей управляет тем, какое из свойств - Illumination (Освещенность), Shadow Casting (Падающие Тени) или оба будут использоваться источником света.

Для точных настроек спектра осветителя по составляющим Red-Green-Blue (Красный-Зеленый-Синий) или Hue-Saturation-Value (Оттенок-Насыщенность-Величина) предназначены соответствующие счетчики, а долевой коэффициент усиления источника задается счетчиком Multiplier (Множитель). Последний параметр удобен для установки силы света осветителя, причём значение, равное 1, соответствует одинарному источнику света, а нулевое - выключенному. Любое значение больше 1 приводит к результатам, достижимым при установке в одну точку нескольких единичных осветителей. Для создания затененных участков на определенных областях сцены значение множителя следует сделать отрицательным.

Группа Affect Surfaces (Воздействие на Поверхности) в свитке Advanced Effects (Эффекты) управляет соотношением яркости и контрастности различных зон освещенности поверхности объектов.

Projector Parameters (Параметры Проецирования)

Группа Projector Parameters (Параметры Проецирования) в свитке Advanced Effects (Эффекты) содержит флажок Map (Текстурная Карта) и кнопку выбора файла изображения для наложения на излучаемый осветителем свет (рис. 6.05).


РИСУНОК 6.05. Параметры Проецирования

В результате использования этого параметра есть возможность заставить источник света имитировать кинопроектор или фильмоскоп, а также некоторые другие световые эффекты (рис. 6.06).


РИСУНОК 6.06. Пример использования функции Проецирования
