Рис. 9.7. Разворачивающаяся панель...

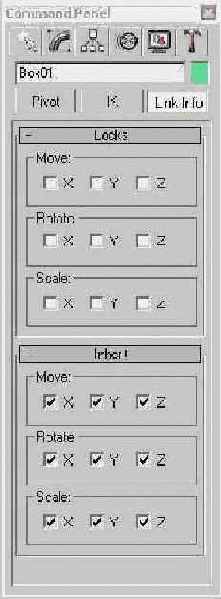

Рис. 9.7. Разворачивающаяся панель Locks позволяет заблокировать трансформацию вдоль любой оси; в разворачивающейся панели Inherit определяют наследование трансформаций


Рис. 9.7. Разворачивающаяся панель Locks позволяет заблокировать трансформацию вдоль любой оси; в разворачивающейся панели Inherit определяют наследование трансформаций

Блокировка осей оказывается весьма эффективной защитой от случайного масштабирования объекта. Кроме того, ее можно использовать, например, для ограничения движения модели транспортного средства только вдоль оси дороги.

В разворачивающейся панели Locks флажки X, Y и Z сняты для всех трех типов трансформаций. Move, Rotate и Scale. Установка флажков блокирует оси, по которым может трансформироваться объект. Например, после установки флажков X и Y раздела Move объект будет перемещаться только вдоль оси Z локальной системы координат.

Рис. 9.7. Разворачивающаяся панель Locks позволяет заблокировать трансформацию вдоль любой оси; в разворачивающейся панели Inherit определяют наследование трансформаций

Параметры блокировки осей разворачивающейся панели Locks будут действительны, независимо от выбранной кнопки ограничений по осям панели инструментов Axis Constraints.

Разворачивающаяся панель Inherit (Наследование), как и Locks, содержит девять флажков для каждой оси и каждой трансформации. Однако, в отличие от панели Locks, флажки устанавливаются по умолчанию. Снимая флажки этой панели, вы определяете, какие трансформации дочерний объект не должен наследовать от родительского. Разворачивающаяся панель Inherit появится только в том случае, если выбранный объект будет частью иерархии.

Предположим, вы создали какой-либо объект и связали его с родительским. Затем вы раскрыли панель Inherit и сняли флажок X раздела Move. Теперь, если вы начнете перемещать родительский объект вдоль осей Y или Z, дочерний будет повторять все его движения. Но, если вы перенесете родительский объект в направлении оси X, дочерний останется неподвижным. Область действия этих параметров расширяется на все дочерние объекты, расположенные ниже по иерархии. Другими словами, если какой-то родительский объект не наследует определенную трансформацию от своего родителя, то эту же трансформацию не наследуют и его дочерние объекты.
