Для создания движений...

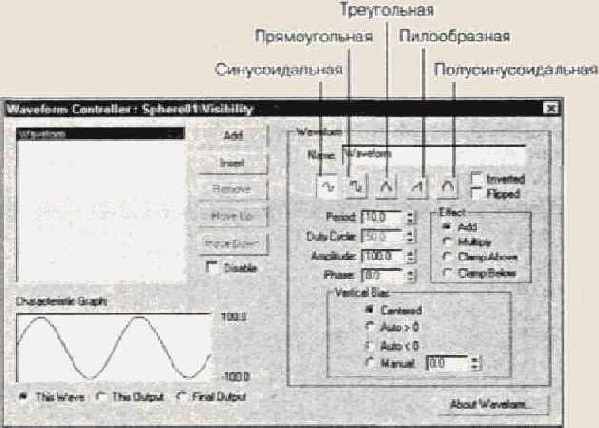

Рис. 28.25. Для создания движений по синусоиде применяется диалоговое окно Waveform Controller
Выделив в списке название формы, можно присвоить ей новое имя либо изменить ее форму с помощью кнопок и полей. Вашему вниманию предлагаются уже готовые формы: Sine (Синусоидальная). Square (Прямоугольная), Triangle (Треугольная), Sawtooth (Пилообразная) и Half Sine (Полусинусоидальная). Эти формы также можно инвертировать.
Значение поля Period (Период) определяет число кадров, необходимое для завершения одного полного цикла. В поле Amplitude (Амплитуда) задается высота волны, а в поле Phase (Фаза) — ее положение в начале цикла. Поле Duty Cycle (Длина импульса) используется только для прямоугольных колебаний, поскольку определяет длину импульса
Параметры раздела Vertical Bias (Вертикальный наклон) определяют диапазон значений волны. Так. можно установить переключатель Centered (Центрированный), при котором центр волны находится в точке 0. Auto > 0 (Авто > 0), при котором все значения положительны, или Auto < 0 (Авто < 0), при котором все значения отрицательны. Активизировав переключатель Manual (Вручную), можно в расположенном рядом поле ввести значение центра волны.
Переключатели раздела Effect (Эффект) определяют способ объединения различных форм волны. Их можно сложить (Add), перемножить (Multiply), наложить сверху (Clamp Above) и наложить снизу (Clamp Below). Установка переключателя Add приводит к простому сложению значений волн, а переключателя Multiply — к их перемножению. Активизация переключателей Clamp Above и Clamp Below заставляет одну кривую достигать максимума и минимума, не выходя при этом за пределы другой кривой. В левой нижней области Characteristic Graph (График характеристики) отображается выделенная форма волны (This Wave), вывод (This Output) и результирующая кривая (Final Output).
Для сравнения на рис. 28.26 показаны графики всех параметров раздела Effect при совмещении синусоидальных колебаний и последовательности прямоугольных импульсов.
