Диалоговое окно Import...

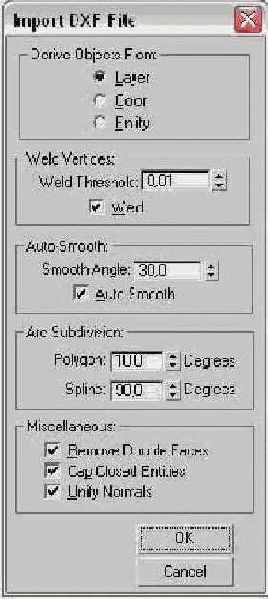

Рис. 3.7. Диалоговое окно Import DXF File содержит параметры, обеспечивающие правильное импортирование файла
В разделе Arc Subdivision (Деление дуги) определяются значения углов между направлениями двух расположенных рядом вершин, необходимых для начала новой ячейки или сплайна на импортируемых объектах. Установка значения 90°, например, означает, что, если разность между этой и последующей вершиной составляет менее 90°, данная вершина окажется частью существующего сплайна.
Параметры раздела Miscellaneous (Разное) помогают устранить наиболее общие проблемы, возникающие при импортировании .DXF-файлов. К таким проблемам относится дублирование поверхностей, незамкнутые ячейки, ошибочно выбранные для сплайнов и указывающие в центр объекта нормали; в процессе визуализации они приводят к образованию пустого места.
Обратите также внимание на остальные параметры этого диалогового окна: Weld Threshold (Граничное значение объединения), Smooth Angle (Угол сглаживания) и Unify Normals (Объединить нормали).
