3ds max 5. Библия пользователя
С помощью разворачивающейся...

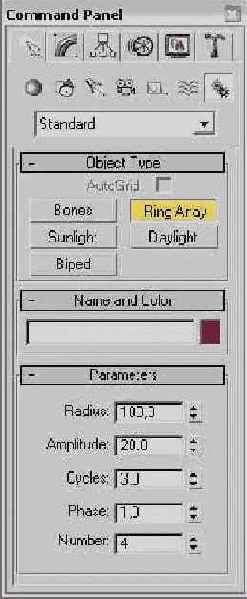

Рис. 7.14. С помощью разворачивающейся панели Parameters системы Ring Array создают "раскачивающийся" круговой массив объектов
Для создания массива достаточно щелкнуть и немного перетащить указатель мыши внутри окна проекции. Первоначально в качестве элементов массива выбраны простые параллелепипеды, расположенные на одинаковом расстоянии от отмеченного красным цветом пустого объекта (Dummy).
|
|
Впоследствии можно заменить параллелепипеды кругового массива другими объектами с помощью средства Dope Sheet (Монтажный стол). Для этого необходимо скопировать выделенный трек нужного объекта, а затем вставить его в соответствующий трек объектов кругового массива. Более подробно эта процедура описана в главе 25, "Работа с треками". |
Значения амплитуды, циклов и фазы определяют синусоидальный характер круга. Амплитуда - это максимальное расстояние от центра, на котором могут размещаться объекты. Если в поле Amplitude установлено значение 0, все объекты располагаются в одной плоскости. Циклы - это число волн в одном круге. Значение поля Phase определяет позицию объекта в круге.
На рис. 7.15 показан круговой массив из 20 элементов с радиусом 100, амплитудой 25, числом циклов 2 и фазой 0. Объект Dummy в центре круга позволяет управлять расположением и ориентацией круга в целом.
